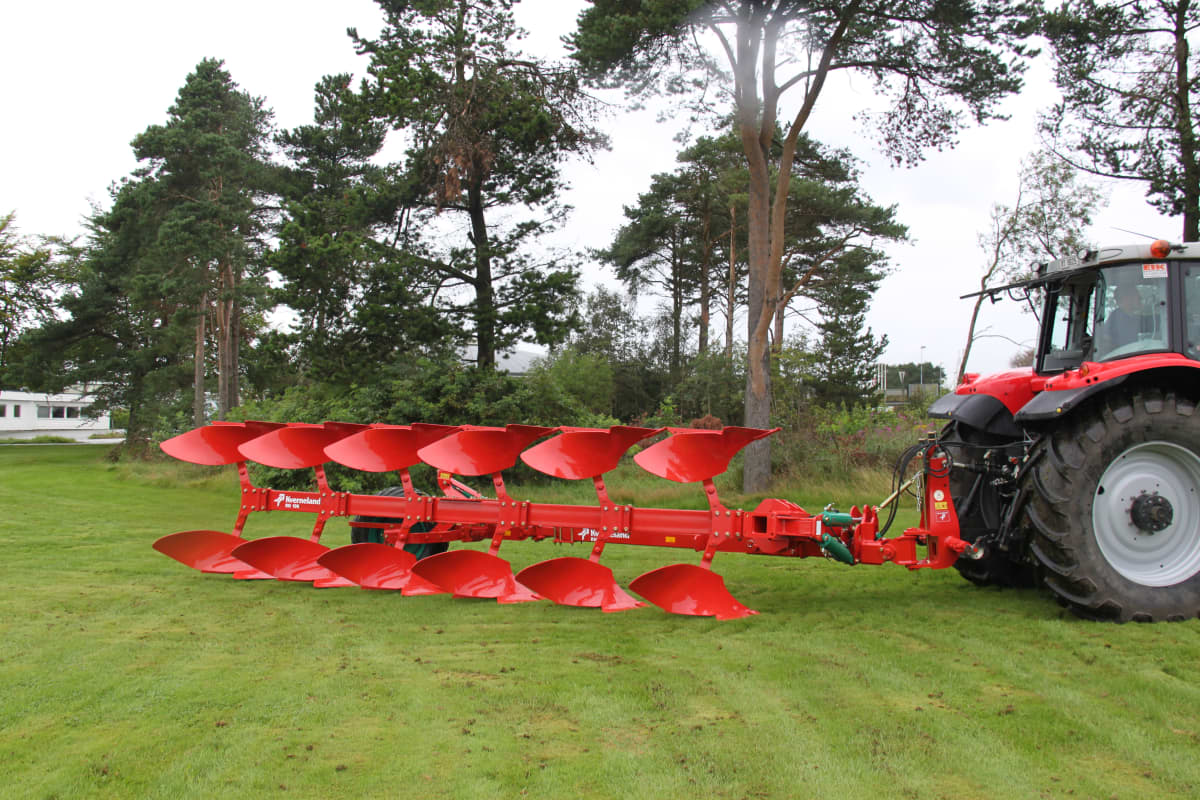

格兰PN-RN 半悬挂式翻转犁

效率高,成本低

岸上、岸下

5 - 9 铧

效率高、成本低

 PN 和RN系列半悬挂翻转犁,配备200x200毫米热处理加工过的主梁。采用中央限深轮,便于耕幅的调整。

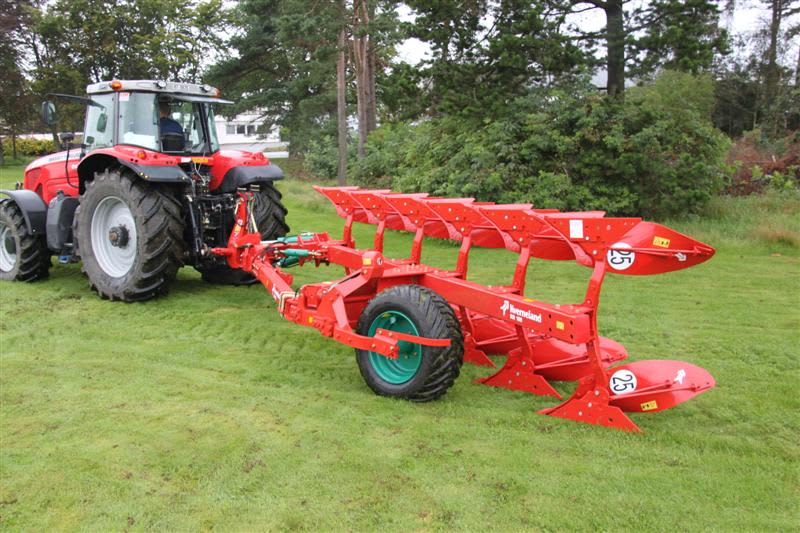

岸上、岸下翻转犁
格兰PN和RN系列翻转犁专为岸上、岸下设计

  • 岸上翻转犁可调整为岸下使用
  • 岸下翻转犁可调整为岸上使用

优势:

  • 高可靠性,才用格兰专用钢材和顶级热处理加工工艺生产

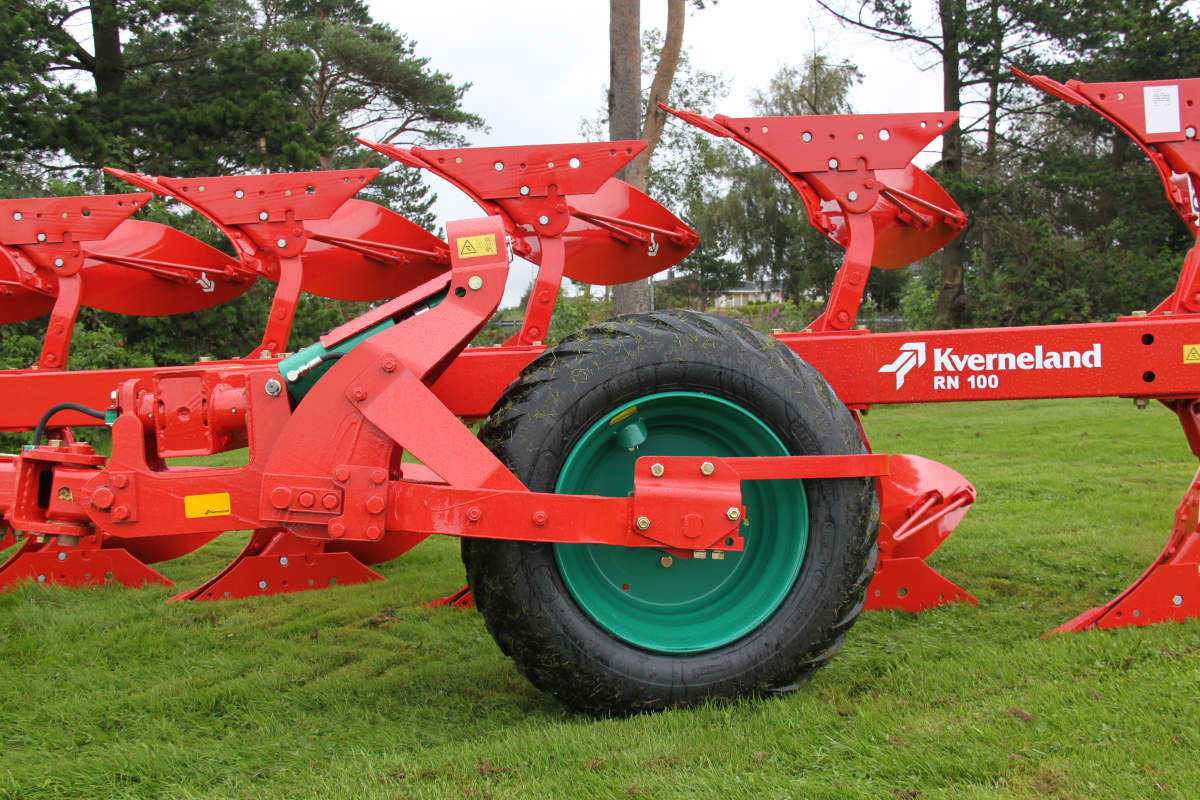

  • 中央限深轮设计,可以犁到地边区域

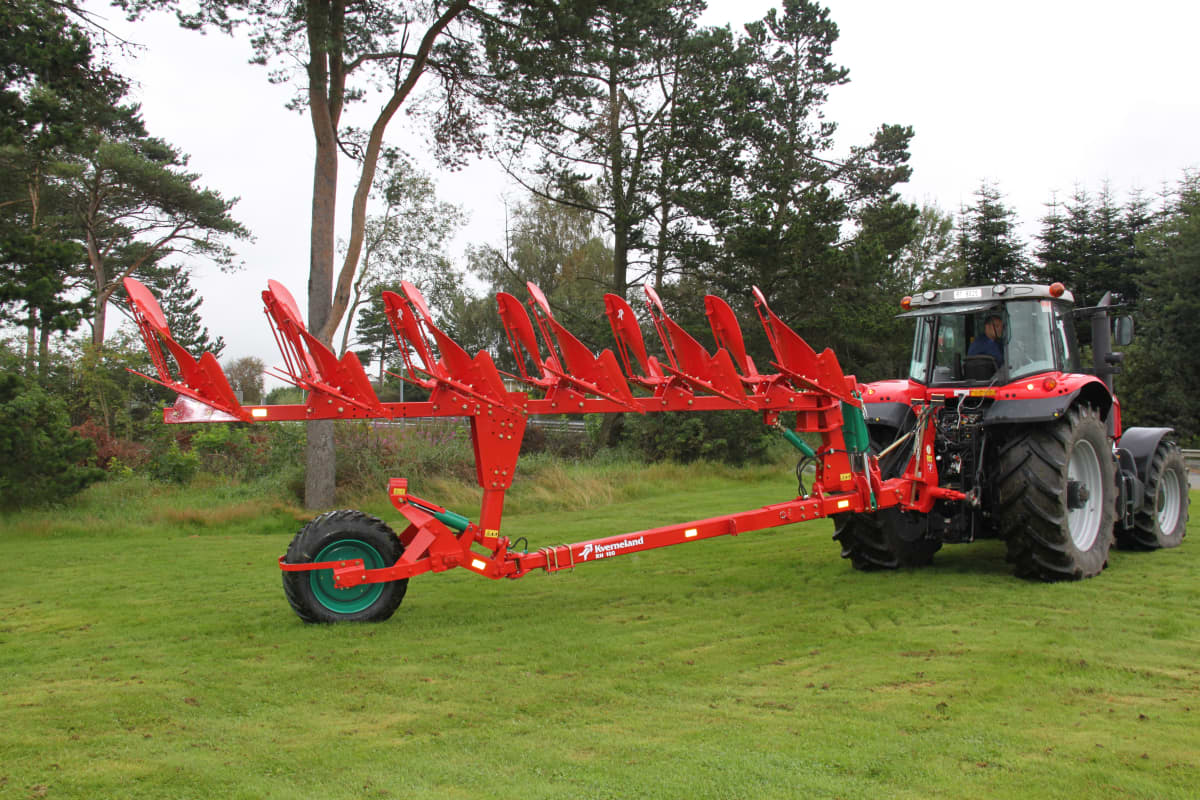

  • 翻转动作顺滑,安全可靠
  • 独有的犁头设计,可减少翻转半径,可配三类或四类挂接
  • 翻转臂和主梁采用高强度塑料防磨板,噪音小,无需润滑
  • 当改变耕幅时,轮胎角度调整方便快捷
  • 岸下模式时,可选装液压首铧调幅装置
  • 犁间距高达115厘米,通过性能优异
  • PN系列可采用钢板弹簧自动复位安全保护装置,RN系列采用安全螺栓保护装置
  • 可以增加一铧使用,如下图示
  • 可配备格兰合墒器

技术参数:

机型 犁间距 厘米 主梁下离地间隙 厘米 工作幅宽 厘米 铧数
PN 100 70/75 35 - 40 - 45 5 - 9
PN 115 70/75 40 - 45 5 - 7
RN 100 70/80 35 - 40 - 45 5 - 9
RN 115 70/80 40 - 45 5 - 7

独特的 PN / RN坚固机架

热处理的重要性

  • 犁梁是犁结构的重要部件,根据格兰质量标准,没有经过热处理的部件是脆弱的
  • 格兰机架经过电磁热处理两次,温度监控,机架可得到3次加强,这种独一无二的热处理工艺提供了坚固、柔韧、耐久的机架

质量更轻且更坚固

  • 与格兰机架强度相同的竞争对手犁梁,他们使用更厚或更大尺寸,以达到相同强度,但机架更重
  • 重的机架会对牵引力、部件磨损、提升能力、拖拉机使用寿命、燃油消耗率等产生负面影响

长久性

  • 焊接方法也是决定犁梁强度的关键,格兰提供特有的一体式机架

机架形式

  • 120x200毫米主梁
  • 200x200毫米主梁,8铧

犁铧数:

  • 5,6,7,8,9铧,100厘米犁间距
  • 5,6,7铧,115厘米犁间距

犁壁

优异的犁地质量

格兰闻名全球的品质保证:

  • 优异的犁地质量
  • 超强的耐磨性能
  • 低油耗

独特的钢板犁壁

格兰独有的技术:12小时渗碳热处理加工工艺 :

  • 超强的耐磨性能 (硬度可媲美钻石)
  • 良好的柔韧度,可有效吸收撞击

8号犁壁 – “通用型犁壁”
耐磨
良好的秸秆掩埋
牵引阻力小
深度:15-30厘米
宽度:30-55 厘米

9号犁壁 – “更大深度的通用型犁壁”
使用重型土壤条件和更大深度的犁地要求
翻垡效果好
牵引阻力小
深度:15-30厘米
宽度:30-55 厘米

28号犁壁 – “宽胎犁壁”
适合各种土壤条件,比8号犁壁更适合比阻大的土壤
犁沟宽度可达710毫米,适用于宽胎拖拉机
翻垡效果好
牵引阻力小
深度:15-30厘米
宽度:30-55 厘米

30号犁壁 – “栅条型犁壁”
适用于粘性土壤和石块多的土壤
适用于大比阻土壤条件
优异的碎土效果
可形成宽犁沟
深度:15-30厘米
宽度:30-55 厘米

34号犁壁 – 塑料犁壁
细长形状(类似28号犁壁)
适用于较潮湿的没有石块的土壤条件
建议拖拉机配置较大尺寸的轮胎
牵引阻力小
深度:15-30厘米
宽度:30-55 厘米
犁侧板 / 犁壁:40 度夹角

38号犁壁
通用型犁壁 - 牵引阻力小
适用于各种土壤条件
建议配套拖拉机配备大尺寸轮胎
可深翻,也可浅翻
翻垡效果好
深度:12-35厘米
宽度:30-55 厘米
犁侧板 / 犁壁:40 度夹角

钢板弹簧自动复位安全保护装置

适用于石块多的地块 !

格兰全自动钢板弹簧自动复位安全保护装置非常适合石块多的地块。多层的钢板弹簧可以在碰到石块时将犁柱提起,绕过石块后再将犁柱复位,整个过程顺滑流畅,从而避免石块对机器的损坏。

安全有效

今日的农业作业都要求低投入高产出。拖拉机和翻转犁都被期许高效,高可靠性。安全可靠的运行系统对于客户来说至关重要,尤其是翻转犁在地下碰到石头时,可靠的安全保护装置可以让翻转犁避免受到损坏。格兰的钢板弹簧自动复位安全保护装置应运而生。

适用于不同的土壤条件

根据土壤不同的条件,可选择不同片数的钢板弹簧。如土壤比阻小,石块比较多,使用5片弹簧即可。 如果遇到比阻大、石块多的地块,则使用7片弹簧重载型配置。 如果遇到极端状况,如土壤比阻非常大,石块非常多,则可以考虑使用一倍多的弹簧片,便可以满足使用要求。

需要时,可增加额外的钢板弹簧片

标准的自动复位钢板弹簧安全保护装置包含7片经过热处理工艺加工过的弹簧片 (640千帕) 。
对于极端条件下的土壤条件,可增加弹簧片,达到1400千帕 。
弹簧片的增加非常简单,仅需松开并固定一个中央螺栓即可完成

每铧犁都有单独的保护装置 !

格兰自动复位钢板弹簧安全保护装置为每一铧犁都提供单独的保护,可充分保证产品的可靠性能。

很小的磨损和较高的二手机残值

格兰自动复位钢板弹簧安全保护装置坚固耐用,维护少,可靠性高,寿命长,使用成本低!
此外,自动复位钢板弹簧安全保护装置也有效地保护翻转犁,使其寿命大大延长。 当翻转犁碰到异物时,冲撞力在保护装置的作用下得到缓冲,从而保护犁尖,犁梁和其它部件。因此,格兰翻转犁的二手机残值始终较高。
*使用液压系统是,压力会变大

热处理工艺

格兰热处理加工工艺:

  • 超过140年的加工经验
  • 热处理过后的钢材可应付非常恶劣的条件
  • 坚固耐用,安全可靠
  • 为了增加强度,其他厂家都会使用更多的钢材,从而会增加设备的重量,不仅磨损快,而且使用效果不如人意

格兰的专用钢材:

  • 重量轻,油耗低
  • 牵引力小,油耗低,所需提升力小,对拖拉机有很好的保护作用
  • 阻力小:
    损坏率低/低维护率/低磨损率/省时省力/较高的二手机残值率/更长的使用寿命/油耗低

在使用翻转犁时,问题是避免不了的,但坚固耐用,安全可靠的格兰翻转犁始终让您不会因为停机而造成损失!

匠心打造,安全可靠!
